Materialliste:
4 x 100cm CFK 6mm ø
4 x 82,5 cm CFK 6mm ø
3 Stabverbinder
2 Eddy-Kreuze
ca. 2m Segelmaterial
Dacron für Stabtaschen und Verstärkungen
Segel:
Die Form und Größe des Segels ergibt sich aus der Zeichnung. Alle Maße sind
ohne Nahtzugabe. Die Gestaltung des Segels richtet sich nach dem persönlichen
Geschmack. Ich bevorzuge zum Beispiel Patchworkmuster. An allen Ecken (6 Stück)
werden Verstärkungen und Taschen zur Stabaufnahme angebracht. An den
Waagepunkten werden Dacronverstärkungen aufgenäht. Auf der Rückseite (Gestängeseite
) der Verstärkungen werden jeweils zwei Bänder angebracht. Mit ihnen wird der
Mittelstab festgebunden.
Mein Vorschlag zur Befestigung der Waageschnüre:
In die Verstärkungen werden zwei Ösen, jeweils links und rechts des
Mittelstabes eingeschlagen. Durch die Ösen wird die Waageschnur um das
Gestänge herum geführt und vorne verknotet.
Gestänge:
Den Mittelstab habe ich aus vier Teilen zusammengebaut. Die beiden Eddy-Kreuze
werden an der entsprechenden Stelle angebracht und gegen Verrutschen gesichert.
Das Gestänge wird so eingepaßt, daß die Stangen gut, aber nicht zu straff
sitzen. Der Drachen biegt sich sonst zu stark durch. An Stelle des von mir
verwendeten 6mm CFK Mittelstabes kann sicher auch stärkeres Stabmaterial
verwendet werden. Damit sollte der Drachen auch bei stärkerem Wind fliegen.

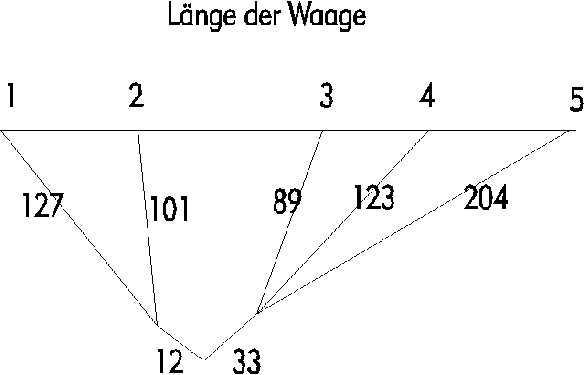

Waage:
Meine Waage ist eine "Zufallswaage". Ich habe meine Waagepunkte dort
angesetzt, wo sich mehrere Segelelemente treffen. Die Gedanke, der hinter dem
Ganzen steht ist folgender: Durch eine Verbundwaage wird der Mittelstab
entlastet. Es sind links und rechts der Mittellinie keine Waagepunkte nötig.
Der Drachen stabilisiert sich selbst. Die Waage kann natürlich auch nach meinen
Ma&zlig;en gebaut werden.
© 1997 Hilmar Rilling
|
